Przewijarka kabli – produkt i działanie
Budowa, działanie i wyposażenie urządzenia Przewijarka kabli w skrócie.
Przewijarka kabli
Naczelną zasadą jest podawanie szpula na szpulę. Szpula zapasowa wydaje kabel lub drut, szpula odbiorcza nawija go prowadzony. W ten sposób przenosisz przewody na inny rozmiar bębna, porządkujesz na nowo jednostki dostawcze lub przygotowujesz materiał do kolejnego etapu obróbki.
Jako kompletny tor podawania strona zapasowa i odbiorcza łączą się w jedną jednostkę. Oba bębny obracają się synchronicznie, a przewód pozostaje między stacjami pod stałą siłą ciągnącą. To połączone rozwiązanie Evotec dostarcza w miarę potrzeb, podobnie jak włączenie w istniejący proces konfekcjonowania lub kontroli.

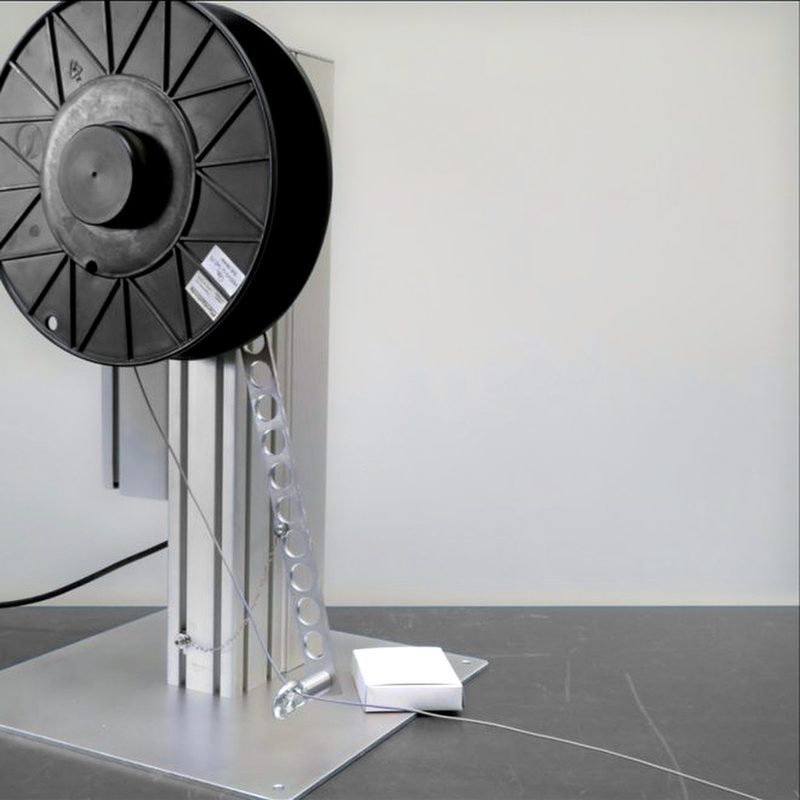

Obustronnie sprężynowane rolki naciągowe podążają za malejącą średnicą nawoju i utrzymują równomierny naciąg przewodu. Tempo podawania wybierasz bezstopniowo między postojem a pełną prędkością, a kierunek obrotu odwracasz. Mocny silnik z wbudowanym sterowaniem prowadzi kabel i drut płynnie i delikatnie.
Do odmierzania długości dodajemy w miarę potrzeb licznik długości. Zlicza on przenoszony przewód na bieżąco, dzięki czemu nawijasz dokładnie ustalone ilości metrów na szpulę odbiorczą. Tym samym urządzenie staje się stanowiskiem do odmierzania, kontroli i poprawek przy dokładnym wymiarowo konfekcjonowaniu oraz kontroli kabla i drutu.
Urządzenie dostarczane jest gotowe do podłączenia do 230 V w wytrzymałym profilu aluminiowym Heavy-Duty. Standardowo obowiązują rdzeń 76 mm i szerokość wstęgi 100 mm, większe wymiary w miarę potrzeb. Konstrukcję specjalną oraz włączenie w istniejące przetwarzanie kabli Evotec jako producent realizuje samodzielnie, wraz z opcjonalnym licznikiem długości.
Napęd podający do równomiernej pracy szpula na szpulę
Mocny napęd równomiernie przeciąga kabel i drut ze strony zapasowej na szpulę odbiorczą. Tempo wybierasz bezstopniowo, a kierunek obrotu odwracasz w razie potrzeby.
- Tempo bezstopniowe między postojem a pełnym podawaniem
- Kierunek obrotu odwracalny dla dowolnego nawoju bębna
- Sprężynowane rolki naciągowe utrzymują równomierną siłę ciągnącą

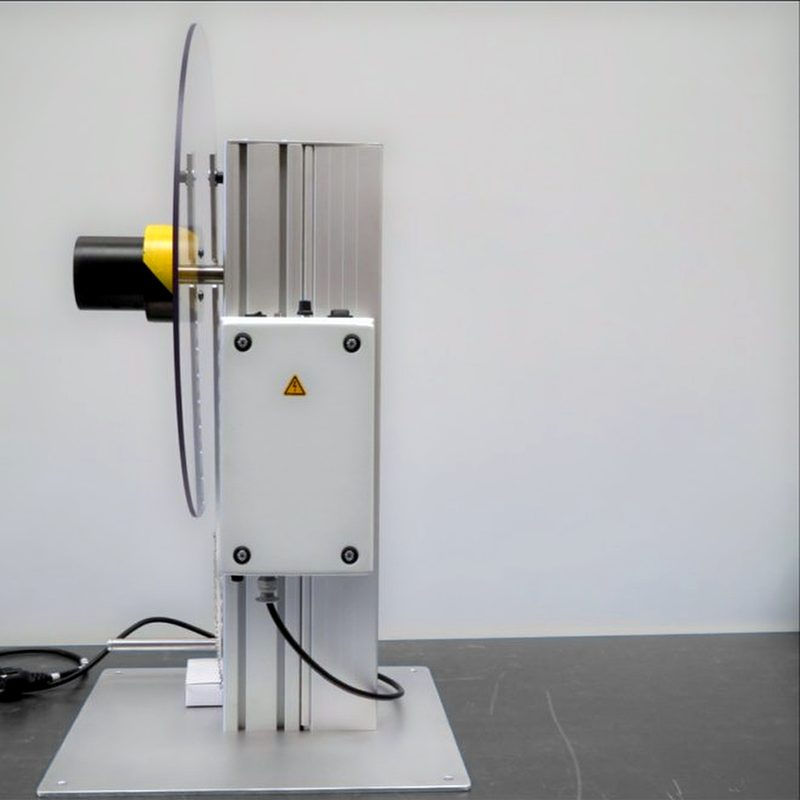

- Elektronika sterująca zabudowana, gotowa do podawania z gniazda 230 V
Dlaczego Przewijarka kabli?
Szpula na szpulę
Napęd niezawodnie podaje kabel i drut ze szpuli zapasowej na szpulę odbiorczą. Kierunkiem obrotu określasz, w którym kierunku przewód nawija się na nowy rdzeń bębna.
Bębny do 20 kg
Szpule o średnicy zewnętrznej do 500 mm i masie 20 kg napęd obraca pod pełną kontrolą. Rdzeń 76 mm przyjmuje wiele bębnów kablowych; odmienne rdzenie dobieramy według przekroju.
Nadążny pomiar metrów
Licznik długości zlicza przenoszony przewód na bieżąco. Dzięki temu nawijasz dokładne ilości metrów na szpulę odbiorczą i rejestrujesz stany resztkowe bezpośrednio podczas podawania.
Z każdego gniazda 230 V
Napęd i elektronika sterująca są zabudowane, dlatego przewijarka kabli pracuje bez czasu na montaż. W gnieździe 230 V jest od razu gotowa do podawania, bez dodatkowego przyłącza.
Prosto z Arnsbergu
Przewijarkę kabli kupujesz bezpośrednio od producenta w Arnsbergu. Kompletny tor podawania ze strony zapasowej i odbiorczej projektujemy pod Twój typ przewodu.
Wytrzymała pod ciężkie bębny
Profil aluminiowy i stabilna rama dźwigają ciężkie bębny kablowe w pracy ciągłej. Obustronnie sprężynowane rolki naciągowe utrzymują równomierną siłę ciągnącą i chronią płaszcz kabla.

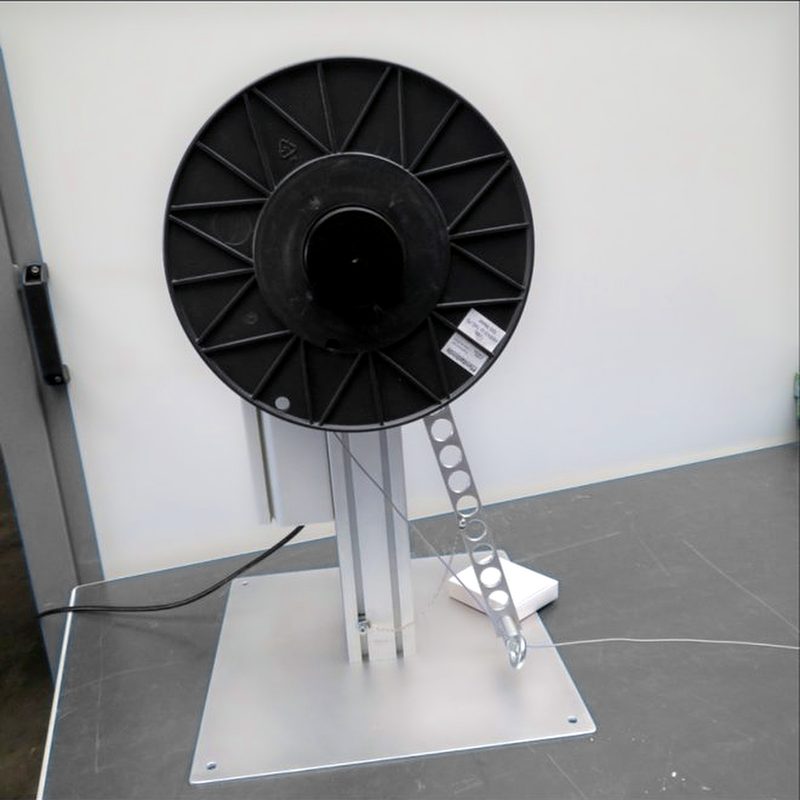

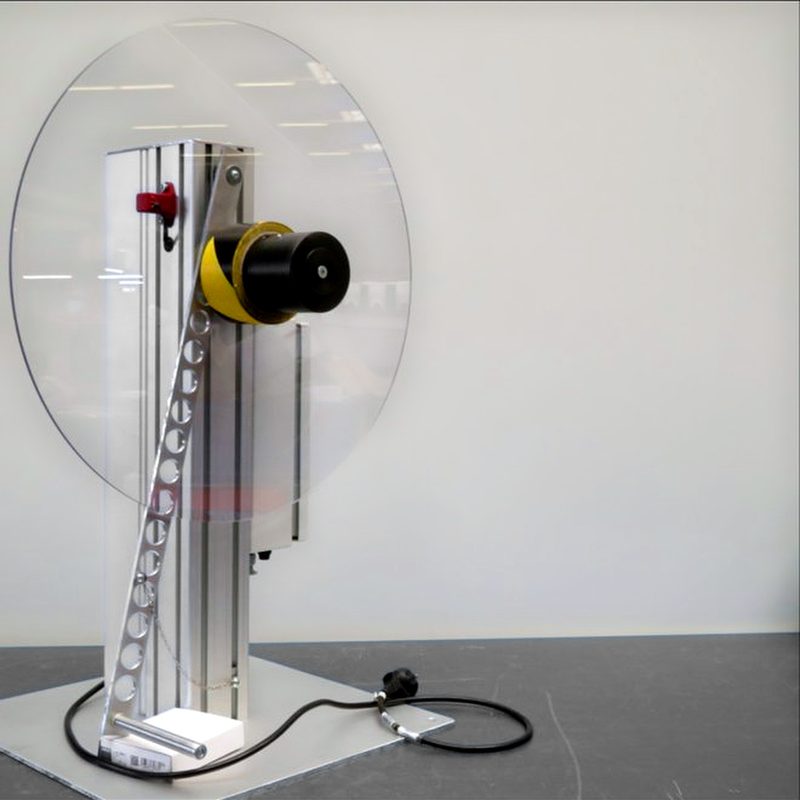

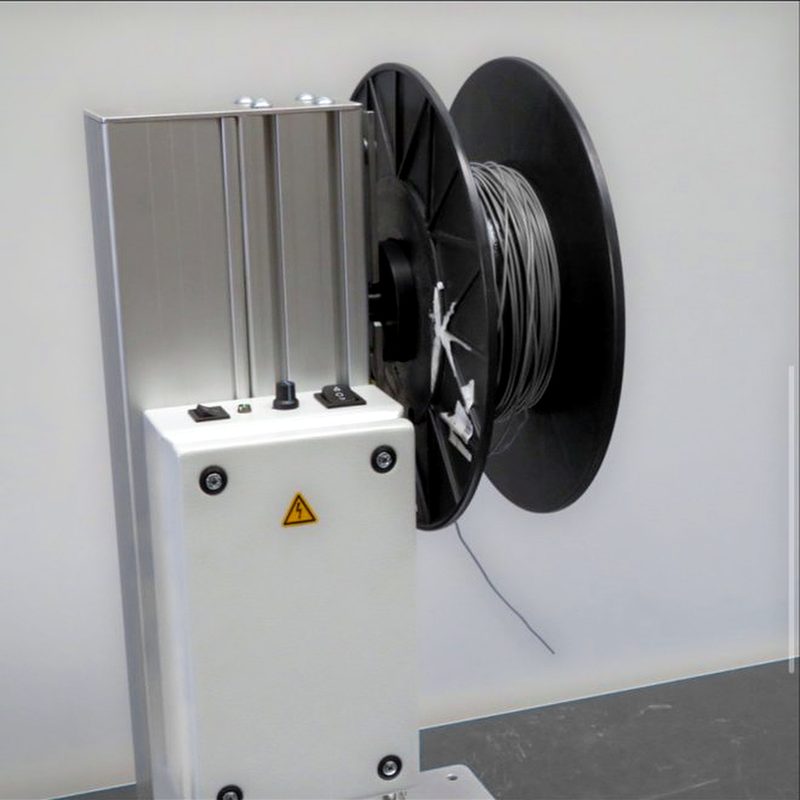

Przewijarka kabli w obrazach
Zapytaj teraz o przewijarkę kabli
Podaj nam swoje szpule, przekroje kabli i wymagania dotyczące długości. Dostarczymy odpowiednią przewijarkę prosto od producenta z Arnsbergu.
